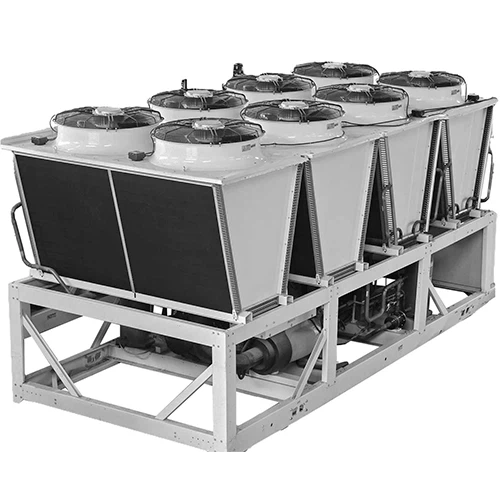

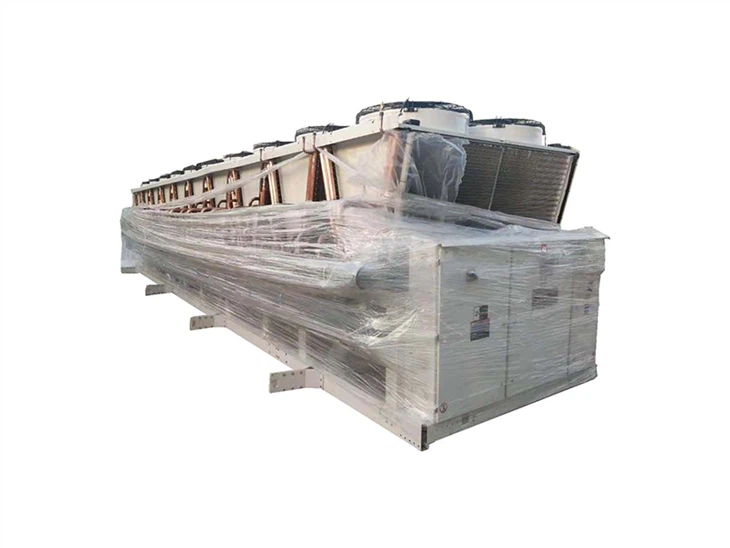

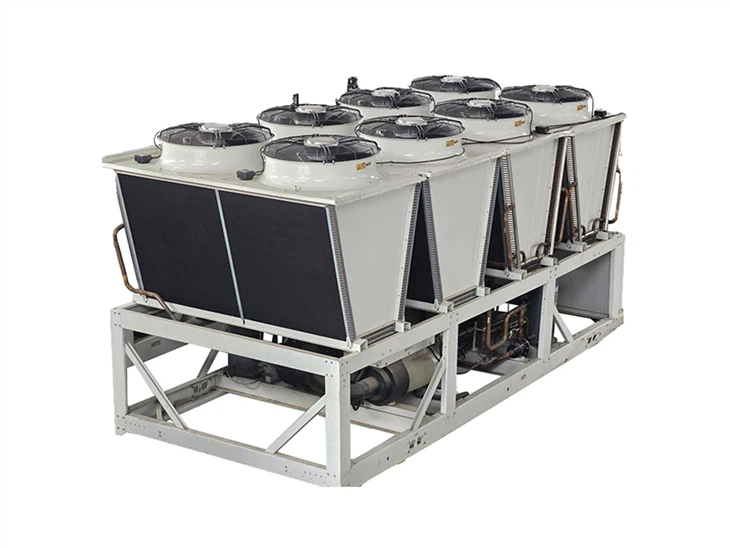

Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller
Trane RTAG Chiller

Тране РТАГ Цхиллер

Расхладни уређаји тране ртаг су високо{0}}енергијски{1}}ефикасно решење за хлађење дизајнирано за комерцијалне и индустријске примене. Позната по својој поузданости и еколошким карактеристикама, серија РТАГ је идеална за хлађење великих и средњих- зграда и објеката, нудећи одличан баланс енергетске ефикасности, ефикасности и очувања животне средине.

Pošalji upit

Preuzimanje

Opis

Карактеристике

На лагеру Спремни за испоруку

1. Висок однос енергетске ефикасности:

-Серија РТАГ садржи високо-ефикасне двонавојне- компресоре који обезбеђују одличан однос енергетске ефикасности у различитим условима оптерећења. Ово значајно смањује оперативне трошкове, пружајући ЦОП (коефицијент перформанси) до 3,2.

-Са овом високом ефикасношћу, корисници могу да очекују смањену потрошњу енергије и ниже рачуне за комуналне услуге, што РТАГ серију чини исплативим решењем за велике захтеве за хлађењем.

2. Еколошки прихватљиво расхладно средство:

-РТАГ серија Тране вијчани расхладни флуид користи расхладно средство Р134а, опцију која је прихватљивија за животну средину у поређењу са традиционалним расхладним флуидима. Ово помаже у смањењу утицаја јединице на животну средину, подржавајући глобалне напоре за одрживост, а истовремено ефикасно испуњава захтеве за хлађењем комерцијалних и индустријских објеката.

3. Интелигентни контролни систем:

-РТАГ расхладни уређаји су опремљени УЦ800 контролером екрана осетљивог на додир, који нуди напредне функције прилагодљиве контроле. Оне укључују:

-Ресетовање температуре охлађене воде ради боље прецизности.

-Меко учитавање јединице ради оптимизације ефикасности система.

-Основна контрола оптерећења и прецизна контрола оптерећења за побољшане перформансе.

-Могућности даљинског управљања, које пружају флексибилност и лакоћу коришћења.

-Овај интелигентни контролни систем омогућава фино-подешен рад са одзивом, осигуравајући да јединица ради оптимално у променљивим условима.

4. Технологија ниске буке:

-Серија РТАГ нуди четири опције за буку за испуњавање различитих захтева за буку:

-Стандардно

-Полу{1}}низак ниво буке

-Мало буке

-Мало буке и ноћни режим

-Овај опсег опција за буку чини РТАГ серију идеалном за апликације у којима се нивои буке морају контролисати, као што су пословне зграде, болнице и стамбене области.

5. Напредни контролни систем са АдаптиВиев ТД7:

-Јединица укључује АдаптиВиев ТД7 динамички екран у боји осетљив на додир и Симбио800 контролере, који пружају интуитиван графички интерфејс за лакши рад и праћење система.

-АдаптиВиев ТД7 омогућава поједностављену контролу и визуелизацију, омогућавајући оператерима да брзо процене перформансе система и изврше прилагођавања по потреби.

-Прилагодљива контролна логика оптимизује рад система, обезбеђујући ефикасне и поуздане перформансе у широком спектру услова.

Модел	Тране РТАГ
Капацитет хлађења	Специфични параметри су доступни у техничком листу.
Тежина и величина	Специфичне димензије и детаљи о тежини могу се наћи у техничком листу.
Повер Суппли	380В/50Хз
Тип расхладног средства	R-134A
Екран	АдаптиВиев ТД7 и Симбио800 контролери
ЦОП	Око 3.2

Апликација

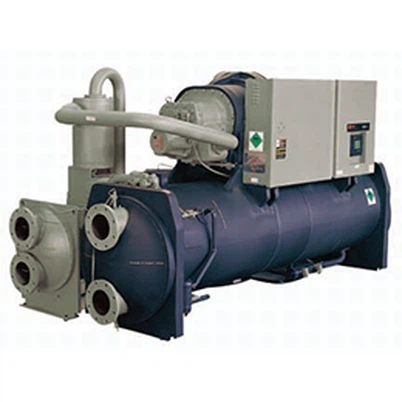

РТХГ водено{0}}хлађени Тране вијчани расхладници су идеални за:

Комерцијалне зграде

Тржни центри, пословне зграде

Индустријски објекти

Производни погони, хемијска постројења, хладњача

Медицинске установе

Болнице, лабораторије

Дата Центерс

Сервер собе, цлоуд цомпутинг центри

параметар

Табела параметара номиналних перформанси хлађења високе{0}}е ефикасности
Модел		РТАГ-Х	100	125	145	155	170	190	205	225	255	285	310	340	375	400	440
Расхладно средство		КВ	341	429	496	534	578	635	685	774	878	993	1098	1155	1289	1384	1540
Расхладно средство		Тон	97	122	141	152	164	181	195	220	250	282	312	328	367	393	438
Капацитет		КВ	100	123	145	158	172	184	205	230	258	290	319	346	377	423	474
Расхладно средство		R134a
Повер Суппли		380В150Хз/3Пх
Компресор	Тип	Хоризонтални полузатворени вијчани компресор
	Схртер	Вие-Делта затворени транзицијски стартер
	Цирцуитс		1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Мин. оптерећење		30%	15%	15%	15%	15%	15%	15%	15%	10%	7.50%	7.50%	7.50%	7.50%	7.50%	7.50%
Испаривач	Тип	Схелл & Тубе (ЦХИЛ)
	Проток рејтинга	I/S	16.3	20.4	23.6	25.4	27.5	30.3	32.6	36.9	41.8	47.3	52.3	55	61.4	65.9	73.4
	Ратинг ВПД	кПа	42.5	38.7	51.5	50.7	39.2	47.1	42.6	44.4	49.1	50	48.7	53.7	52.1	49.4	40.4
	величина цеви	мм	ДН100	ДН125	ДН125	ДН125	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН200	ДН200	ДН200
Кондензатор	Тип вентилатора		Аксијални ток
	Количина	пер	6	8	8	8	8	10	10	12	14	14	16	16	18	18	20
	моћ	КВ/пер	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8
	Брзина вентилатора	РПМ	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970
	Проток ваздуха са једним вентилатором	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	20000	20000	20000	20000	20000	20000
Мак РЛА		A	269	319	369	405	441	489	528
Покрени{0}}Покрени Цуррент		A	406	371	413	513	543	576	609
Расхладно средство наплатити	цкт 1	кг	94	80	76	76	76	81	82	98	140	140	158	174	148	148	183
Расхладно средство наплатити	цкт 2	кг	НА	62	76	76	76	81	82	98	69	69	75	75	148	148	183
Димензија	Дужина	мм	3,840	5020	5020	5020	5020	6200	6200	7380	8995	8995	10130	10130	11310	11310	11810
	Ширина	мм	2245	2245	2501	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Висина	мм	2501	2373	4130	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480
Тежина испоруке		кг	2805	5614	4364	4174	4341	4699	4798	5354	7121	7341	8028	8044	9212	9362	10197
Оперативна тежина		кг	2960	4046	4364	4421	4602	4971	5085	5473	7227	7461	8165	8181	9363	9529	10403
напомене: 1. Услови хлађења: температура улазне и излазне воде 12 степени Ц/7 степени, температура околине 35 степени; коефицијент зарастања 0,018м. степен /кВ, машински испаривач 85-225 тона је 2 процеса, 255 тона и више машински испаривач је 1 процес; 2. Ултра-низак ниво буке, опције широке температуре прстена или ниске температуре прстена, ЕЦ мотор се користи на ваздушној страни; 3. Тип напајања се бира према напону јединице (380В/50Хз/3Пх, 400В/50Хз/3Пх, 415В/50Хз/3Пх три опције), а тренутна вредност дата у табели је заснована на 380В/50Хз/3Пх; 4. Транеови производи се стално побољшавају и ажурирају. Уколико дође до било каквих промена података у горњој табели, нећемо вас посебно обавестити. Молим вас да нам опростите.

Модел		РТАГ-Кс	85	100	125	145	155	170	190	205	225	255	285	310	340	375	400	410	440
Капацитет		КВ	294.1	354	444	514	554	600	652	709	791	897	1029	1115	1182	1314	1411	1455	1576
Капацитет		Тон	83.6	101	126	146	157	171	171	202	225	255	293	317	336	374	401	414	448
Капацитет		КВ	80.5	98	118	138	150	162	162	196	221	249	277	307	325	368	411	399	449
Расхладно средство		R134a
Повер Суппли		380В150Хз/3Пх
Компресор	Тип	Хоризонтални полузатворени вијчани компресор
	Стартер	Вие-Делта затворени транзицијски стартер
	Цирцуитс		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
	Мин. оптерећење		30%	30%	15%	15%	15%	15%	15%	15%	15%	10.00%	10.00%	10.00%	10.00%	8.00%	8.00%	8.00%	8.00%
Испаривач	Тип	Схелл & Тубе (ЦХИЛ)
	Проток рејтинга	I/S	14	16.9	21.2	24.5	26.4	28.6	31.1	33.8	37.7	42.7	49	53.1	56.3	62.6	67.2	69.3	75.1
	Ратинг ВПД	кПа	36.6	43.3	29.8	44.7	46	40.1	47.2	36.3	39.2	51.2	53.5	50.1	56.1	44.7	43.8	46.4	42.3
	величина цеви	мм	ДН100	ДН100	ДН125	ДН125	ДН125	ДН125	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН200	ДН200	ДН200	ДН200
Кондензатор	Тип вентилатора		Аксијални ток
	Количина	пер	6	6	10	10	10	10	12	12	14	16	18	18	20	20	20	24	24
	моћ	КВ/пер	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	1.8	1.8
	Брзина вентилатора	РПМ	950	950	950	950	950	950	950	950	950	950	970	970	970	970	970	970	970
	Проток ваздуха са једним вентилатором	m²/h	17,982	17,982	17,982	17,982	17,982	17,982	17,982	17982	17982	17982	20000	20000	20000	20000	20000	20000	20000
Макс. РЛА 1	Контролна табла 1	A	230	269	327	377	413	449	496	536	543	453	507	547	556	498	537	547	547
	Контролна табла 2										-	226	275	275	275	498	537	547	547
Покрените{0}} Цуррент	Контролна табла 1	A	373	406	371	413	513	543	576	609	759	637	720	753	759	717	747	753	753
	Контролна табла 2										-	441	530	530	530	717	747	753	753
Расхладно средство наплатити	цкт 1	кг	94	100	89	85	85	85	90	91	104	156	165	166	198	167	167	174	202
Расхладно средство наплатити	цкт 2	кг	НА	НА	71	85	85	85	90	91	104	69	77	83	82	167	167	174	202
Димензија	Дужина	мм	3,840	3840	6200	6200	6200	6200	7380	7380	8602	10130	11310	11310	11810	11810	11810	14850	14850
	Ширина	мм	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Висина	мм	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480
Тежина испоруке		кг	2740	2910	4266	4609	4647	4814	5041	5150	5931	7695	8278	8364	8673	9982	10111	10799	11314
Оперативна тежина		кг	2888	3069	4515	4868	4912	5093	5331	5466	6062	7801	8398	8501	8810	10149	10294	10982	11520
напомене: 1. Услови хлађења: температура улазне и излазне воде 12 степени Ц/7 степени, температура околине 35 степени; коефицијент зарастања 0,018м. степен /кВ, машински испаривач 85-225 тона је 2 процеса, 255 тона и више машински испаривач је 1 процес; 2. Ултра-низак ниво буке, опције широке температуре прстена или ниске температуре прстена, ЕЦ мотор се користи на ваздушној страни; 3. Тип напајања се бира према напону јединице (380В/50Хз/3Пх, 400В/50Хз/3Пх, 415В/50Хз/3Пх три опције), а тренутна вредност дата у табели је заснована на 380В/50Хз/3Пх; 4. Транеови производи се стално побољшавају и ажурирају. Уколико дође до било каквих промена података у горњој табели, нећемо вас посебно обавестити. Молим вас да нам опростите.

Модел		РТАГ{0}}П	85	100	125	145	155	170	190	205	225	230	255	285	310	340	375	400	410	440	460
Капацитет		КВ	289	345	444	514	548	587	640	694	759	791	863	984	1089	1146	1281	1281	1373	1483	1582
Капацитет		Тон	82	98	126	146	156	167	182	197	216	221	245	280	310	326	364	390	422	435	442
Капацитет		КВ	81	99	120	140	152	165	178	198	236	225	261	292	318	347	380	425	457	474	449
Расхладно средство		R134a
Повер Суппли		380В150Хз/3Пх
Компресор	Тип	Хоризонтални полузатворени вијчани компресор
	Стартер	Вие-Делта затворени транзицијски стартер
	Цирцуитс		1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
	Мин. оптерећење		36%	36%	18%	18%	18%	18%	18%	18%	18%	18%	12%	12.00%	12.00%	12.00%	9.00%	9.00%	9.00%	9.00%	9.00%
Испаривач	Тип	Схелл & Тубе (ЦХИЛ)
	Проток рејтинга	I/S	13.8	16.4	21.2	24.5	26.1	28	30.5	33.1	36.2	37.1	41.1	46.9	51.9	54.6	61	65.4	70.63	72.8	74.1
	Ратинг ВПД	кПа	36.8	43.3	35.3	47.1	47.4	40.5	47.8	36.6	42.8	38	47.5	49.1	47.8	52.8	51.4	48.7	48	39.9	38
	величина цеви	мм	ДН100	ДН100	ДН125	ДН125	ДН125	ДН125	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН150	ДН200	ДН200	ДН200	ДН150
Кондензатор	Тип вентилатора		Аксијални ток
	Количина	пер	6	6	10	10	10	10	12	12	12	14	14	14	16	16	18	18	24	20	28
	моћ	КВ/пер	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.8	1.8	1.8	1.8	1.8	2.8	1.8	1.5
	Брзина вентилатора	РПМ	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак970 мин200	мак970 мин200	мак970 мин200	мак970 мин200	мак970 мин200	мак970 мин200	мак970 мин200	мак910 мин200
	Проток ваздуха са једним вентилатором	m²/h	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	17,051	20000	20000	20000	20000	20000	23,000	20000	17,051
Макс. РЛА 1	Контролна табла 1	A	230	269	327	377	413	449	496	536	536	543	445	493	542	542	493	533	570	537	543
	Контролна табла 2											-	226	270	270	270	493	533	570	537	543
Покрените{0}} Цуррент	Контролна табла 1	A	195	228	285	327	357	387	420	453	546	462	631	670	753	753	631	747	764	747	462
	Контролна табла 2											-	226	266	266	266	631	741	764	747	462
Расхладно средство наплатити	цкт 1	кг	94	100	89	85	85	85	90	91	98	104	140	140	158	174	148	148	202	183	104/104
Расхладно средство наплатити	цкт 2	кг			71	85	85	85	90	91	98	104	69	69	75	75	148	148	202	183	104/104
Димензија	Дужина	мм	3,970	3970	6330	6330	6330	6330	7510	7510	7510	8732	9200	9200	10380	10380	11560	11560	14980	11810	17514
	Ширина	мм	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245	2245
	Висина	мм	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2501	2480	2480	2480	2480	2480	2480	2480	2480
Тежина испоруке		кг	3020	3190	4646	4989	5027	5194	5421	5530	5734	6411	7471	7691	8378	8394	9562	9712	11279	10397	12822
Оперативна тежина		кг	3170	3351	4895	5248	5292	5473	5711	5846	5853	6542	7577	7811	8515	8531	9713	9879	11462	10603	1308
напомене: 1. Услови хлађења: температура улазне и излазне воде 12 степени Ц/7 степени, температура околине 35 степени; коефицијент зарастања 0,018м. степен /кВ, машински испаривач 85-225 тона је 2 процеса, 255 тона и више машински испаривач је 1 процес; 2. Ултра-низак ниво буке, опције широке температуре прстена или ниске температуре прстена, ЕЦ мотор се користи на ваздушној страни; 3. Тип напајања се бира према напону јединице (380В/50Хз/3Пх, 400В/50Хз/3Пх, 415В/50Хз/3Пх три опције), а тренутна вредност дата у табели је заснована на 380В/50Хз/3Пх; 4. Транеови производи се стално побољшавају и ажурирају. Уколико дође до било каквих промена података у горњој табели, нећемо вас посебно обавестити. Молим вас да нам опростите.

Модел		РТАГ-С	125	145	155	170	190	205
Капацитет		КВ	440	510	546	586	642	695
Капацитет		Тон	125	145	155	167	183	198
Капацитет		КВ	139	160	173	187	201	222
ЦОП		КВ/КВ	3.16	3.2	3.16	3.14	3.19	3.13
ИПЛВ		КВ/КВ	4.2	4.22	4.23	4.22	4.31	4.26
Расхладно средство		R134a
Повер Суппли		380В150Хз/3Пх
Компресор	Тип	Хоризонтални полузатворени вијчани компресор
	Стартер	Вие-Делта затворени транзицијски стартер
	Цирцуитс		2	2	2	2	2	2
	Мин. оптерећење		18%	18%	18%	18%	18%	18%
Испаривач	Тип	Схелл & Тубе (ЦХИЛ))
	Проток рејтинга	I/S	21	24	26	28	31	33
	Ратинг ВПД	кПа	41	54	47	40	50	44
	величина цеви	мм	ДН125	ДН125	ДН125	ДН150	ДН150	ДН150
Кондензатор	Тип вентилатора		Аксијални ток
	Количина	пер	8	8	8	8	10	10
	моћ	КВ/пер	1.8	1.8	1.8	1.8	1.8	1.8
	Брзина вентилатора	РПМ	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200	мак910 мин200
	Проток ваздуха са једним вентилатором	m²/h	17,982	17,982	17,982	17,982	17,982	17,982
Макс. РЛА 1	Контролна табла 1	A	319	369	405	441	489	528
Покрените{0}} Цуррент	Контролна табла 1	A	285	327	357	387	420	453
Расхладно средство наплатити	цкт 1	L	6	6	7	8	8	8
Расхладно средство наплатити	цкт 2	L	6	6	6	8	8	8
Димензија	Дужина	мм	5,150	5150	5150	5150	6330	6330
	Ширина	мм	2245	2245	2245	2245	2245	2245
	Висина	мм	2480	2480	2480	2480	2480	2480
Тежина испоруке		кг	4202	4510	4554	4721	5079	5178
Оперативна тежина		кг	4426	4744	4801	4982	5351	5465
напомене: 1. Услови хлађења: температура улазне и излазне воде 12 степени Ц/7 степени, температура околине 35 степени; коефицијент зарастања 0,018м. степен /кВ, машински испаривач 85-225 тона је 2 процеса, 255 тона и више машински испаривач је 1 процес; 2. Ултра-низак ниво буке, опције широке температуре прстена или ниске температуре прстена, ЕЦ мотор се користи на ваздушној страни; 3. Тип напајања се бира према напону јединице (380В/50Хз/3Пх, 400В/50Хз/3Пх, 415В/50Хз/3Пх три опције), а тренутна вредност дата у табели је заснована на 380В/50Хз/3Пх; 4. Транеови производи се стално побољшавају и ажурирају. Уколико дође до било каквих промена података у горњој табели, нећемо вас посебно обавестити. Молим вас да нам опростите.

Као поуздани добављач расхладних уређаја у Кини, нудимо РТХГ водено{0}}хлађене Тране вијчане расхладне уређаје као решење за велике-потребе у хлађењу. Са својим енергетски-ефикасним перформансама, флексибилним конфигурацијама и еколошки-пријатељским дизајном, ови расхладници{4}}обезбеђују{101}поуздано решење{5} постојећих пројеката са ефикасним ценама. опрема. Контактирајте наш професионални тим за прилагођена решења за хлађење која испуњавају ваше специфичне захтеве.

Технички ресурси

НАЗИВ ДОКУМЕНТА	ОПИС	ЈЕЗИК	ВРСТА РЕСУРСА
160.67-ЕГ1	ИСТ Инжењерски водич	енглески	Енгинееринг Гуиде
