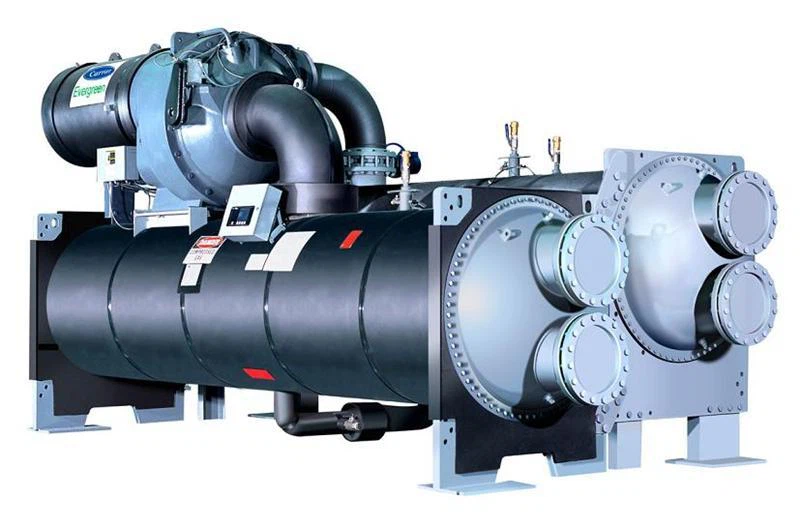

Царриер 19КСР Цхиллер

Центрифугални расхладник серије 19кр је расхладна јединица високих{1}}перформанси, поуздана и ефикасна дизајнирана да задовољи потребе великих-апликација за хлађење. Са нагласком на високу ефикасност, ниску буку и супериорну применљивост, серија 19КСР опремљена је најновијим достигнућима у технологији хлађења, што је чини идеалном за комерцијалне, индустријске и јавне инфраструктурне пројекте. Посебно је дизајниран за употребу са расхладним средством без хлора ХФЦ-134а, осигуравајући да испуњава савремене еколошке стандарде.

Pošalji upit

Preuzimanje

Opis

19кр цхиллерСериесглавниКарактеристике

На лагеру Спремни за испоруку

1. Уштеда енергије и ефикасност

Једностепени{0}}компресор:Користи конусни цевни дифузор и Царриер-ову паштетунтед Ротатабле Диффусер Струцтуре (СРД) за енхефикасност компресора, побољшавајући укупне перформансе система.

Двостепени{0}}компресор:ФеатуреДизајн дифузора без лопатица и опремљен је средњим економајзером, којиефикасност јединице, што га чини идеалним за{0}}прилике са високим дизањем.

Ултра{0}}ефикасна цев за пренос топлоте:Најновија цев за пренос топлоте компаније Царриер смањује отпор и побољшава перформансе преноса топлоте, додатно повећавајући енергетску ефикасност јединице.

2. Стабилан и поуздан рад

Високо{0}ефикасни мотор: Tполу{0}}затворен мотор високе{1}}е ефикасности карактерише хлађење течним расхладним средством, које одржаватемпература мотора нижа, што резултира већом радном ефикасношћу.

Дизајн са мање покретних делова:Чилер је дизајниран са минималним покретним деловима, обезбеђујући стабилан, поуздан рад са смањеним шансама од механичког квара.

Повећана непропусност:Тхе уук. никуе са дуплим-прорезом дизајн плоче са цевимаовес тхе цонненепропусност бизмеђу бакарних цеви и цевне плоче, смањујући ризик од цурења.

3. Вишеструке методе покретања

Тхе19кр цхиллер офферс флексибилност у опцијама покретања, укључујући:

Нисконапонски{0}}ормани за стартовање (380В): Не-звезда{1}}трокутни стартер орман као стандард.

Алтернативни Стартер Ормари: Доступне су опције као што су ваздушна звезда-делта, чврсти-ормани са меким стартом и стартери са променљивом фреквенцијом (и стандардне и високе-верзије) за веће прилагођавање.

4. Једноставан за руковање

Царриер СмартВиев® Интелигентни контролни систем:Овај систем{0}}прилагођен кориснику има страницу за једноставну употребу, пружајући удобно и интуитивно корисничко искуство. Укључује интелигентне могућности надзора за заштиту јединице и брзу дијагнозу свих проблема у раду.

Интеграција са системима управљања зградама:Систем се може неприметно повезати са системима управљања зградама, омогућавајући централизовани и даљински надзор.

Тип расхладног средства	Р-134А (без хлора)
Капацитет хлађења (једностепени{0}})	300 - 1650 РТ
Капацитет хлађења (два-степена)	600 - 3400 РТ
Капацитет хлађења (Серијски систем противтока)	1000 - 6800 РТ

Апликација

Центрифугални расхладни уређаји серије 19кр идеални су за разне велике-потребе за хлађењем у различитим секторима, укључујући:

Велике комерцијалне зграде

Тржни центри, пословне зграде и други велики пословни простори који захтевају ефикасно и поуздано хлађење.

Јавне зграде

Библиотеке, музеји, стадиони и други јавни простори којима је потребна доследна контрола климе.

Дата Центерс

Окружење које захтева прецизну контролу температуре и влажности како би се осигурала стабилност критичне ИТ инфраструктуре.

Превоз Јавни објекти

Аеродроми, железничке станице и станице метроа којима су потребни велики-системи за хлађење за подручја са великим прометом.

Образовне и медицинске установе

Школе, болнице и друге институције које захтевају удобно и контролисано унутрашње окружење за ученике, особље и пацијенте.

Хотелс & Хоспиталити

Обезбеђивање оптималних климатских услова за госте и обезбеђивање енергетске ефикасности у великим хотелским-операцијама.

параметар

Клима{0}}клима (380В-3Пх-50Хз)
Моде	Цхиллер				Мотор		Испаривач			Кондензатор			Димензије јединице			Тежина
	Капацитет хлађења		Инпут Повер	ЦОПР са пуним оптерећењем	РЛА	ЛРИА	Флов Рате	Притисак Дроп	Вода Веза	Флов Рате	Притисак Дроп	Вода Веза	Дужина	Ширина	Висина	Оперативни	Опремање (без расхладно средство)	Расхладно средство Цхарге
	кВ	Тоне	кВ	икВ/кВ	A	A	l/s	кПа	мм	l/s	кПа	мм	мм	мм	мм	кг	кг	кг
19КСР-313234ХУЕУ52	1407	400	253.2	0.180	435.8	1046	67.20	107	ДН200	79.90	77.8	ДН200	4181	1670	2051	6965	6046	396
19КСР-404035ХУФТ52	1583	450	288.4	0.182	496.2	1119	75.60	77.9		90.10	70.8		4359	1880	2130	8097	6808	483
19КСР-414138ХУГУ52	1758	500	310.0	0.176	525.4	1176	84.00	78.1		99.60	70.0		4359	1880	2130	8386	7004	508
19КСР-505138ХУГТ52	1934	550	337.5	0.175	569.3	1176	92.40	71.3		109.4	46.6	ДН250	4394	1994	2137	9488	7788	609
19КСР-5П52436ЛЦХ52	2110	600	377.5	0.179	651.9	1222	100.8	68.8		119.7	48.5		4460	2054	2207	10225	8603	493
19КСР-5051Ц37ВЦЕ52	2110	600	358.1	0.170	611.4	1143	100.8	83.5		118.7	54.1		4393	2098	2421	11227	9432	704
19КСР-5П50Ц39ВЕГ52	2286	650	408.4	0.179	708.6	1556	109.2	79.7		129.4	73.5		4393	2098	2421	10865	9217	588
19КСР-5052Ц35ВДГ52	2286	650	387.5	0.170	668.4	1457	109.2	96.6		128.5	55.2		4393	2098	2421	11382	9553	704
19КСР-5П50Ц49ВЕГ52	2462	700	435.5	0.177	750.3	1556	117.6	91.4		139.0	83.8		4393	2098	2421	10865	9217	588
19КСР-5151Ц45ВЕГ52	2462	700	413.8	0.168	716.9	1556	117.6	92.7		138.2	71.4		4393	2098	2421	11474	9602	739
19КСР-5П51Ц49ВФЈ52	2638	750	467.7	0.177	804.3	1570	126.0	104		149.1	82.1		4393	2098	2421	11035	9351	588
19КСР-5252Ц69ВЕЕ52	2638	750	439.4	0.167	756.2	1556	126.0	95.3		147.8	71.3		4393	2098	2421	11711	9759	761
19КСР-5Р52Ц49ВГЈ52	2813	800	494.3	0.176	849.5	1845	134.4	98.0		158.8	81.2		4393	2098	2421	11371	9579	619
19КСР-6Кс65Ц65ВФГ52	2813	800	469.7	0.167	807.5	1570	134.4	86.9	ДН250	157.8	79.3		4940	2148	2637	12810	10677	714
19КСР-6З67Ц87ВГГ52	3165	900	523.5	0.165	895.2	1845	151.2	90.2		177.4	80.1		4940	2148	2637	13334	11034	752
19КСР-6З69Ц09ВХГ52	3517	1000	588.7	0.167	988.5	2083	168.1	109		197.4	90.3		4940	2148	2637	13441	11108	752
19КСР-7К72Ц09ВХЈ52	3869	1100	650.6	0.168	1088.4	2083	184.9	89.5	ДН300	217.2	76.4	ДН300	5051	2472	2743	17215	14095	987
19КСР-7К72Е53МЕБ52	4220	1200	736.1	0.174	1250.3	2729	201.7	105	ДН300	238.0	90.4	ДН300	5045	2426	2889	18522	15344	1046
19КСР-8П81Е51МЕБ52	4220	1200	696.9	0.165	1186.4	2729	201.7	72.6	ДН350	236.3	69.2	ДН350	5121	2711	2937	21060	17195	1156
19КСР-8П80Е63МФБ52	4572	1300	799.1	0.175	1358.3	3276	218.5	84.0		257.8	92.4		5121	2711	2937	20861	17071	1156
19КСР-8К81Е61МФБ52	4572	1300	766.0	0.168	1304.1	3276	218.5	72.6		256.4	80.3		5121	2711	2937	21404	17418	1200
19КСР-8282Е63МФБ52	4924	1400	828.1	0.168	1405.7	3276	235.3	98.9		276.3	82.1		5121	2711	2937	22435	18145	1426
19КСР-8Р84Е63МФБ52	5275	1500	909.5	0.172	1537.7	3276	252.1	83.4		297.1	76.7		5121	2711	2937	22421	18083	1247
19КСР-8484Е63МФБ52	5275	1500	884.9	0.168	1497.9	3276	252.1	104		296.0	76.2		5121	2711	2937	22997	18549	1386

Примена саламуре (10кВ-3Пх-50Хз)
Модел	Цхиллер				Мотор		Испаривач			Кондензатор			Димензије јединице			Тежина
	Хлађење Капацитет		Инпут Повер	Фулл Лоад Ефикасност	РЛА	ЛРИА	Флов Рате	Притисак Дроп	Вода Веза	Флов Рате	Притисак Дроп	Вода Веза	Дужина	Ширина	Висина	Оперативни	Монтажа (без расхладног средства)	РефригерантЦхарге
	кВ	Тоне	кВ	икВ/кВ	A	A	l/s	кПа	мм	l/s	кПа	мм	мм	мм	мм	кг	кг	кг
19КСР-7072Е45МДЕ5А	2462	700	599.7	0.244	41.2	221	158.0	129	ДН300	210.2	72.4	ДН300	5045	2426	2889	19307	16050	1192
19КСР-7Р74Е55МФЕ5А	2813	800	696.6	0.248	47.3	235	180.6	95.6	ДН300	240.7	87.8	ДН300	5045	2426	2889	19302	15990	1082
19КСР-8Р84Е65МФЕ5А	3165	900	776.6	0.245	52.9	235	203.2	72.4	ДН350	270.5	65.0	ДН350	5121	2711	2937	22794	18456	1247
19КСР-8787Е65МФЕ5А	3517	1000	835.2	0.237	57.0	235	225.8	135	ДН350	298.6	105	ДН350	5731	2711	2937	24501	19784	1592
Напомена:	1. Горе наведени избори се заснивају на температури улаза/изласка охлађене воде: 12/7 степени; температура уласка/изласка охлађене воде: 32/37 степени. Фактор загађивања хладњака је 0,0176 ㎡ степен /кВ и фактор запрљања кондензатора је 0,044 ㎡ степен /кВ. 2. Горе наведени избори примене слане воде засновани су на температури улазне/изласке охлађене воде: -2/-6 степени; температура уласка/изласка охлађене воде: 30/33,5 степени. Фактор загађивања хладњака је 0,0176㎡ степена/кВ и фактор запрљања кондензатора је 0,044㎡ степена/кВ, 25% етилен гликола. 3. Превозник ће изабрати одређене моделе користећи рачунар на различите захтеве за тонажу, подизање и ефикасност. За детаље контактирајте локалне агенције. 4. Стандардни притисак у кутији за воду је 1.0МПа, а може да обезбеди 1.6МПа, 2.0МПа као опцију; За више захтева контактирајте локалне агенције. 5. Горе наведени избори су направљени на основу напона 380В/10кВ. За детаље или прилагођене одабире, контактирајте локалне агенције. 6. 60Избори Хз су такође доступни. Контактирајте локалне агенције да бисте добили додатну подршку.

Клима{0}}клима (10кВ-3Пх-50Хз)
Моде	Цхиллер				Мотор		Испаривач			Кондензатор			Димензије јединице			Тежина
	Капацитет хлађења		Инпут Повер	ЦОПР са пуним оптерећењем	РЛА	ЛРИА	Флов Рате	Притисак Дроп	Вода Веза	Флов Рате	Притисак Дроп	Вода Веза	Дужина	Ширина	Висина	Оперативни	Опремање (без расхладно средство)	Расхладно средство Цхарге
	кВ	Тоне	кВ	икВ/кВ	A	A	l/s	кПа	мм	l/s	кПа	мм	мм	мм	мм	кг	кг	кг
19КСР-6И69Ц89ЛХГ5А	3165	900	531.5	0.168	36.4	200	151.20	98.8	ДН250	177.80	74.5	ДН250	4940	2148	2685	14037	11750	735
19КСР-7П72Ц09ЛХГ5А	3517	1000	589.5	0.168	39.9	200	168.10	89.7	ДН300	197.50	64.1	ДН300	5051	2472	2790	17669	14654	949
19КСР-7П71Е53МДБ5А	3869	1100	680.1	0.176	45.3	221	184.90	107		218.40	88.5		5045	2426	2889	18549	15546	1007
19КСР-7171Е51МДБ5А	3869	1100	635.9	0.164	42.4	221	184.90	106		216.4	86.9		5045	2426	2889	19367	16050	1251
19КСР-7К72Е53МФБ5А	4220	1200	733.8	0.174	48.4	235	201.7	105		237.9	90.3		5045	2426	2889	18960	15782	1046
19КСР-8П81Е51МФБ5А	4220	1200	695.3	0.165	45.8	235	201.7	72.6	ДН350	236.2	69.1	ДН350	5121	2711	2937	21498	17633	1156
19КСР-8П80Е63МФБ5А	4572	1300	797.1	0.174	52.7	235	218.5	84		257.7	92.3		5121	2711	2937	21234	17444	1156
19КСР-8К82Е61МФБ5А	4572	1300	758.8	0.166	50.1	235	218.5	72.6		256.2	71.4		5121	2711	2937	22041	17980	1200
19КСР-8П81Е63МФБ5А	4924	1400	860.2	0.175	57.1	235	235.3	96.2		277.6	93		5121	2711	2937	21498	17633	1156
19КСР-8282Е63МФБ5А	4924	1400	826.2	0.168	54.7	235	235.3	98.9		276.2	82.1		5121	2711	2937	22808	18518	1426
19КСР-8Р84Е63МФБ5А	5275	1500	907.5	0.172	60.3	235	252.1	83.4		297.1	76.7		5121	2711	2937	22794	18456	1247
19КСР-8КВ4Ф30МФТ5А	5275	1500	882.0	0.167	57.9	285	252.1	82.3	ДН400	296.1	66.3	ДН400	5195	2926	3082	24160	19833	1098
19КСР-8КВ4Ф40ВХТ5А	5627	1600	936.1	0.166	60.5	409	268.9	93.2		315.5	74.4		5195	2926	3082	24428	20102	1098
19КСР-8РВ4Ф40ВЈТ5А	5979	1700	994.4	0.166	64.9	479	285.7	90.7		335.1	83.1		5195	2926	3082	24801	20358	1141
19КСР-8ЗВ8Ф50ВЈТ5А	6330	1800	1058	0.167	68.9	479	302.5	112		355.1	118		5805	2926	3082	26210	21443	1280
19КСР-А4ФА47638ГП7	6682	1900	1116	0.167	73.4	374	319.3	94.3		374.7	81.6		5229	3051	3484	33012	27335	1321
19КСР-А4ФА47648ГП7	7034	2000	1186	0.169	78	374	336.1	104		394.9	89.8		5229	3051	3484	33012	27335	1321
19КСР-А6ФБ66648ГК7	7385	2100	1200	0.162	79.2	430	352.9	127		413.0	83.7	ДН450	5839	3186	3484	36913	29922	1650
19КСР-А6ГБ66648ГК7	7737	2200	1261	0.163	83	430	369.7	122		432.7	91.1	ДН450	5839	3186	3484	37267	30111	1706
19КСР-Б6ФЦ65718РУ7	8089	2300	1286	0.159	85.2	550	386.5	97.0	ДН450	450.7	71.5	ДН500	5969	3658	3742	48871	40146	1908
19КСР-Б6ФЦ65710РУ7	8440	2400	1340	0.159	88.6	550	403.3	105		470.2	77.2		5969	3658	3742	48871	40146	1908
19КСР-Б6ГЦ65720РУ7	8792	2500	1402	0.159	92.6	550	420.1	94.5		490.3	83.3		5969	3658	3742	49424	40473	1939
19КСР-Б6ГЦ66720РУ7	9144	2600	1438	0.157	94.9	550	436.9	102		509.2	75.5		5969	3658	3742	50247	40989	1939
19КСР-Ц6ФЦ66720РУ7	9496	2700	1501	0.158	98.9	550	453.7	81.3		528.6	80.8		6019	3798	3813	53502	43670	2082
19КСР-Ц6ФЦ66730РУ7	9847	2800	1563	0.159	102.8	550	470.5	87.2		548.8	86.5		6019	3798	3813	53502	43670	2082
19КСР-Ц6ФЦ67730РУ7	10199	2900	1597	0.157	104.9	550	487.3	93.3		567.6	78.7		6019	3798	3813	54361	44204	2082
19КСР-Ц6ФЦ67730РВ7	10551	3000	1666	0.158	109.7	555	504.2	99.6		587.1	83.7		6019	3798	3813	54361	44204	2082

Примена грејања (10кВ-3Пх-50Хз)
Модел	Цхиллер				Мотор		Испаривач			Кондензатор			Димензије јединице			Тежина
	Грејање Капацитет		Инпут Повер	Фулл Лоад Ефикасност	РЛА	ЛРИА	Флов Рате	Притисак Дроп	Вода Веза	Флов Рате	Притисак Дроп	Вода Веза	Дужина	Ширина	Висина	Оперативни	Монтажа (без расхладног средства)	РефригерантЦхарге
	кВ	Тоне	кВ	икВ/кВ	A	A	l/s	кПа	мм	l/s	кПа	мм	мм	мм	мм	кг	кг	кг
19КСР-7071Е35МФД5А	3517	1000	696.1	0.198	45.9	235	134.6	73.6	ДН300	170.0	54.4	ДН300	5045	2426	2889	18947	15760	1192
19КСР-7072Е35МФД5А	3869	1100	759.2	0.196	50.1	235	148.4	87.7		187.0	56.6		5045	2426	2889	19208	15951	1192
19КСР-7172Е37МФД5А	4220	1200	872.4	0.207	57.9	235	159.8	82.8		203.5	66.1		5045	2426	2889	19529	16142	1251
19КСР-7274Е45МФД5А	4572	1300	889.3	0.195	59.1	235	175.7	86.2		221.0	72.6		5045	2426	2889	19894	16369	1300
19КСР-8284Е45МХД5А	4924	1400	952.1	0.193	63.2	294	189.5	67.6	ДН350	237.5	49.5	ДН350	5121	2711	2937	23343	18898	1426
Напомена:	1. Горе наведени избори се заснивају на температури улаза/изласка охлађене воде: 12/7 степени; температура улазне/излазне расхладне воде: 32/37 степени. Фактор загађивања хладњака је 0,0176 м² степена/кВ и фактор онечишћења кондензатора је 0,044 ㎡ степена/кВ. 2. Горе наведени избори апликација за грејање су засновани на температури улаза/изласка охлађене воде 10/5 степени; температура улазне/излазне расхладне воде 40/45 степени .Фактор загађивања хладњака је 0,0176 м² степена/кВ и фактор онечишћења кондензатора је 0,044 ㎡ степена/кВ. 3. Превозник ће изабрати одређене моделе користећи рачунар на различите захтеве за тонажу, подизање и ефикасност. За детаље контактирајте локалне агенције. 4. Стандардни притисак у кутији за воду је 1.0МПа, а може да обезбеди 1.6МПа, 2.0МПа као опцију; За више захтева контактирајте локалне агенције. 5. Горе наведени избори су направљени на основу напона од 10 кВ. За детаље или прилагођене одабире, контактирајте локалне агенције. 6. 60Избори Хз су такође доступни. Контактирајте локалне агенције да бисте добили додатну подршку.

Центрифугални расхладни уређај серије 19кр истиче се као поуздано, енергетски{1}}ефикасно решење за велике-примену за хлађење. Са својом напредном технологијом, ниским нивоом буке и флексибилним опцијама инсталације, идеалан је избор за широк спектар индустрија које захтевају хлађење високих{4}}перформанси. Било да градите нову инфраструктуру или надограђујете постојећи систем, серија 19КСР нуди перформансе, ефикасност и поузданост које су вам потребне.

Технички ресурси

НАЗИВ ДОКУМЕНТА	ОПИС	ЈЕЗИК	ВРСТА РЕСУРСА
160.67-ЕГ1	ИСТ Инжењерски водич	енглески	Енгинееринг Гуиде
