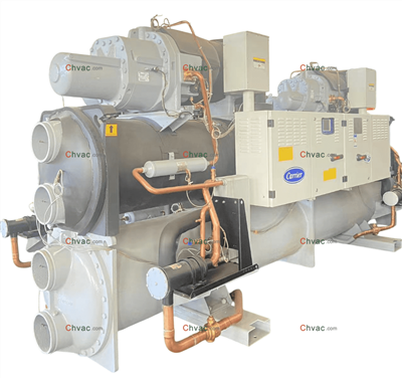

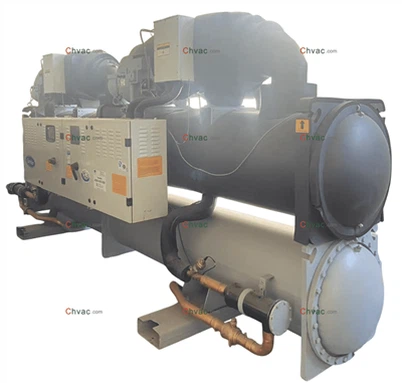

Царриер 30КСВ Цхиллер

Носач 30кв је високо{1}}ефикасни вијчани расхладни уређај дизајниран за разне примене. Са више доступних модела, нуди прецизне компоненте и оперативни систем{3}}пријатан за кориснике, пружајући врхунске перформансе и стабилне и поуздане резултате. Расхладни уређај такође испуњава захтеве купаца за ниским-радом, што га чини идеалним избором за индустријску и комерцијалну примену.

Pošalji upit

Preuzimanje

Opis

Карактеристике

На лагеру Спремни за испоруку

1. Ефикасно хлађење:

Царриер 30КСВ Цхиллер Двоструки{1}}вијчани компресор високих{0}}перформанси:06Т високо{1}}двоструки{2}}вијчани компресор, опремљен новом технологијом дизајна, обезбеђује ефикасан рад у различитим условима оптерећења. Мотор компресора директно покреће ротор, минимизирајући ротације компоненти и повећавајући радну снагу компресора.

2. Уштеда енергије и заштита животне средине:

Оптимизовани измењивач топлоте и циклус хлађења:Ефикасан измењивач топлоте и напредни циклус хлађења, у комбинацији са интелигентним контролним системом, омогућавају носачу 30кв да се аутоматски прилагођава на основу стварног оптерећења. Ово смањује потрошњу енергије и помаже у смањењу оперативних трошкова.
Еко{0}}пријатно расхладно средство:Расхладни уређај користи расхладно средство без хлора ХФЦ-134а, које је у складу са међународним еколошким стандардима и смањује утицај на животну средину.

3. Поузданост и издржљивост:

Стабилни структурни дизајн:Јединица има робустан дизајн који користи нове материјале, што обезбеђује дугорочну{0}}трајност и поузданост.

Подешавање ПИД система:Јединица одржава константну температуру излазне воде, обезбеђујући стабилан рад и економичну ефикасност.

Високо{0}}ефикасни систем за одвајање уља:Вишеструко уграђени-системи за одвајање уља оптимизују ефекат одвајања нафте и гаса, обезбеђујући да су ротирајући делови потпуно подмазани ради веће поузданости.

Рад на ниским температурама:Чилер остаје поуздан чак и када је температура расхладне воде ниска13 степен, обезбеђујући стабилно хлађење.

Минимални проток:Јединица може да ради при минималном протоку од20%номиналне брзине, што га чини идеалним за апликације са великим температурним разликама и малим брзинама протока, што такође помаже у уштеди енергије пумпе.

4. Интелигентни контролни систем:

ТхеЦарриер СмартВиев®микрокомпјутерски контролни систем омогућава лак рад и даљински надзор. Он континуирано прати рад јединице, прилагођава капацитет хлађења на основу захтева оптерећења и обезбеђује неопходне мере заштите како би се обезбедиле оптималне перформансе система.

5. Брза инсталација:

Флексибилна структура јединице омогућава једноставну инсталацију уз минимално подешавање-за које је потребно само водоводне цеви и главни извор напајања да буду повезани на-локацији.
Модуларни дизајн:Модуларни дизајн поједностављује одржавање опреме, смањује трошкове одржавања и време застоја и побољшава оперативну ефикасност.

Модел	30кв носач
Капацитет хлађења	252 кВ - 3476 кВ (72 тоне - 988 тона)
Улазна температура охлађене воде	12 степени
Температура на излазу охлађене воде	7 степени
Улазна температура расхладне воде	30 степени
Излазна температура расхладне воде	35 степени
Тип расхладног средства	R-134A

Апликација

Зрачење хладног плафона

Јединица може да обезбеди излазну температуру до20 степени, што га чини погодним за примену радијације на хладном плафону, ваздушно{0}}хлађене машинске калемове у сувим радним условима и високо{1}}индустријску употребу.

Системи за складиштење леда

Доступне су опционе ниско{0}}опције за ниску температуру да би се задовољиле потребе система за складиштење леда.

Ниске{0}}апликације

Царриер 30КСВ Цхиллер нуди опциону ниску-функцију која смањује нивое буке за 3-8 дБ(А), што га чини идеалним за окружења осетљива на буку као што су болнице, канцеларије и хотели.

параметар

Хлађење/грејање
Испаривач	Минимум	Максимум
Унос температуре при покретању{0}}	-	35 степени
Излазна температура током рада	3.3 степен	20 степени
Улазна/излазна температурна разлика при пуном оптерећењу	2,8 степени	11.1 степен
Кондензатор	Минимум	Максимум
Унос температуре при покретању{0}}	13 степен	-
Излазна температура током рада	19 степени	50 степени
Улазна/излазна температурна разлика при пуном оптерећењу	2,8 степени	11.1 степен
Ако је температура излазне воде испод 3,3 степена, мора се користити раствор за заштиту од смрзавања. Please refer to option 05 and option 06 for application with low evaporator leaving water temperature (>-12 степени). Ако је температура на излазу из кондензатора испод 19 степени, на кондензатору мора да се користи вентил за контролу протока воде (двосмерни или тросмерни-вентил). Молимо погледајте опцију 152 да бисте били сигурни да је тачна температура кондензације. **Молимо погледајте опцију 150 за апликације са високом излазном температуром кондензатора (до 63 степена). Погледајте 30КСВ-С и 30КСВ0262/0312/0352/1012 стандардни расхладни уређај са кондензатором који излази температура 48 степени . 30КСВ/-П/-С 1261-1601 са излазном температуром кондензатора 45 степени. Напомена: Температура околине: Током складиштења и транспорта 30КСВ јединица минималне и максималне дозвољене температуре су -20 степени и 60 степени. Ове температуре треба узети у обзир разматрање за транспорт контејнером.

Модел			30КСВ-П
Модел			0312P	0352P	0452P	0532P	0552P	0612P	0652P	0702P	0802P	0852P	0912P	1002P	1052P	1152P	1261P	1351P	1401P	1501P	1601P	1712P	1762P
Капацитет		кВ	303.5	366.3	448.5	536.1	571.8	640.1	675.8	729.7	785.0	852.3	897.5	974.0	1075.0	1147.0	1245.0	1340.0	1410.0	1489.0	1589.0	1747.0	1762.0
Капацитет		УСРТ	86	104	128	152	163	182	192	208	223	242	255	277	306	326	354	381	401	423	452	497	501
ЦОП		кВ/кВ	5.65	5.65	5.73	6.00	6.02	6.00	6.12	6.06	5.99	5.90	6.00	5.99	5.99	5.98	6.28	6.34	6.33	6.34	6.37	6.17	6.31
Испаривач	Брзина протока	L/s	13.1	15.8	19.3	23.1	24.6	27.5	29.1	31.4	33.8	36.7	38.6	41.9	46.2	49.3	53.5	57.6	60.6	64	68.3	75.1	75.8
	Притисак воде кап	кПа	24.9	32.6	29.9	24.6	26.2	39.6	39.6	24.8	28.2	33.5	61.5	50.0	72.5	46.9	49.2	56.6	59.6	64.5	68	74.6	49.6
	Вода везу	ДН	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Кондензатор	Брзина протока	L/s	16.3	19.6	24.3	28.7	30.7	34.6	36.4	39.2	42.1	45.8	47.9	52.4	58.1	62	66.9	71.9	75.7	79.9	85.5	94.1	94.8
	Притисак воде кап	кПа	51.8	66.8	41.5	38.6	43.1	34.6	40.7	34.1	38.9	46.4	33.9	26.8	34	36.8	43.4	49.5	51.8	60.1	68.8	61.2	41.2
	Вода везу	ДН	125	125	125	150	150	200	200	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Компресор	Коло А	бр.	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	Коло Б	бр.	-	-	-	-	-	-	-	-	-	-	-	1	1	1	-	-	-	-	-	1	1
	Мин. капацитет	%	15	15	15	15	15	15	15	15	15	15	15	8	8	8	20	20	20	20	15	8	8
Мотор	Повер	В-Пх-Хз	400-3-50
Мотор	Улазна снага	кВ	53.8	64.8	78.3	89.4	94.9	106.6	110.4	120.5	131.0	144.5	149.6	162.5	179.6	191.9	198.3	211.3	222.8	234.9	249.5	283.3	279.3
Расхладно средство Цхарге			ХФЦ-134а
	Коло А	кг	78	78	100	135	135	176	176	200	200	200	233	115	115	130	365	365	365	365	365	187.5	250
	Коло Б	кг	-	-	-	-	-	-	-	-	-	-	-	125	125	140	-	-	-	-	-	187.5	250
Тежина испоруке*		кг	2301	2336	2866	3137	3177	4032	4012	4131	4149	4179	4260	5998	6067	6479	8114	8114	8165	8243	8333	9043	10348
Оперативна тежина		кг	2083	2118	2600	2994	3025	3999	3979	4155	4173	4204	4299	6069	6112	6684	8230	8230	8280	8355	8443	9368	10948
Димензија	Дужина	мм	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694	4515	4515	4515	4515	4515	4783	4809
	Ширина	мм	960	960	970	1008	1008	1135	1135	1135	1135	1135	1070	1070	1070	1070	1541	1541	1541	1541	1541	1985	2160
	Висина	мм	1568	1568	1696	1743	1743	1950	1950	1949	1949	1949	2062	1947	1947	1998	2614	2614	2614	2614	2614	1520	1586
Радни услови: температура излазне воде испаривача 6,7 степени, проток воде по капацитету је 0,043 л/с·кВ, фактор загађивања=0.018㎡К/кВ Температура воде на улазу у кондензатор 29,4 степена, проток воде по капацитету је 0,054 л/с·кВ, фактор загађивања=0.044㎡К/кВ Горе су препоручени модели. Царриер може понудити више модела и избора рачунара под траженим условима. За детаље контактирајте локалне агенције Царриер-а. *Тежина пошиљке је само основна јединица и дрвени сандук, искључујући расхладно средство и воду унутра.

Модел			30КСВ
Модел			0262	0312	0352	0412	0422	0452	0552	0622	0652	0702	0812	0852	0902	0922
Капацитет		кВ	249.5	303.6	366.9	424.0	452.7	468.9	540.2	621	662.3	715.3	784.5	826.1	852.4	890.6
Капацитет		УСРТ	71	86	104	121	129	133	154	177	188	203	223	235	242	253
ЦОП		кВ/кВ	5.28	5.31	5.30	5.29	5.29	5.45	5.59	5.60	5.51	5.61	5.60	5.52	5.83	5.98
Испаривач	Брзина протока	L/s	10.7	13.1	15.8	18.2	19.5	20.2	23.2	26.7	28.5	30.8	33.7	35.5	36.7	38.3
	Притисак воде кап	кПа	16.4	22.8	29.5	34.5	36.7	27.6	36.1	34	33.7	38.3	39.9	48.3	54.3	62.2
	Вода везу	ДН	125	125	125	125	125	125	125	150	150	150	200	150	150	200
Кондензатор	Брзина протока	L/s	13.5	16.4	19.6	22.7	24.4	25.1	28.9	33.3	35.4	38.1	41.8	44.4	45.7	47.8
	Притисак воде кап	кПа	32.4	43.4	54.6	34.7	36.4	36.4	46.1	47	51.8	54.3	29.6	36.2	42.2	50.6
	Вода везу	ДН	125	125	125	125	125	125	125	150	150	150	200	200	200	200
Компресор	Коло А	бр.	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	Коло Б	бр.	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Мин. капацитет	%	15	15	15	15	15	15	15	15	15	15	15	15	15	15
Мотор	Повер	В-Пх-Хз	400-3-50
Мотор	Улазна снага	кВ	47.2	57.2	69.2	80.1	85.6	86.1	96.6	110.8	120.3	127.6	140.2	149.7	146.1	157.4
Расхладно средство Цхарге			ХФЦ-134а
	Коло А	кг	78	78	78	100	85	100	110	150	150	140	160	150	150	176
	Коло Б	кг	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Тежина испоруке*		кг	2220	2281	2316	2692	2707	2846	2934	3637	3620	3647	3774	3808	3827	4012
Оперативна тежина		кг	2002	2063	2098	2518	2518	2580	2684	3509	3486	3509	3688	3711	3923	3979
Димензија	Дужина	мм	2740	2740	2763	3055	3055	3101	3080	3286	3286	3286	3142	4695	4695	4694
	Ширина	мм	960	960	960	970	970	970	970	1119	1119	1119	1085	1085	1135	1135
	Висина	мм	1568	1568	1568	1694	1694	1693	1693	1873	1873	1873	1950	1900	1900	1950
Радни услови: температура излазне воде испаривача 6,7 степени, проток воде по капацитету је 0,043 л/с·кВ, фактор загађивања=0.018㎡К/кВ Температура воде на улазу у кондензатор 29,4 степена, проток воде по капацитету је 0,054 л/с·кВ, фактор загађивања=0.044㎡К/кВ Горе су препоручени модели. Царриер може понудити више модела и избора рачунара под траженим условима. За детаље контактирајте локалне агенције Царриер-а. *Тежина пошиљке је само основна јединица и дрвени сандук, искључујући расхладно средство и воду унутра.

Модел			30КСВ
Модел			1002	1052	1152	1261	1351	1401	1501	1601	1712	1762	2052	2302	2602	2902	3052	3302	3452
Капацитет		кВ	1003.0	1075.0	1135.0	1258.0	1327.0	1434.0	1498.0	1589.0	1709.0	1745.0	2037.0	2288.0	2594.0	2887.0	3046.0	3323.0	3467.0
Капацитет		УСРТ	285	306	323	357	377	407	426	451	486	496	579	651	738	821	866	945	986
ЦОП		кВ/кВ	285	5.64	5.64	5.88	5.88	5.93	5.93	5.90	5.75	5.80	5.83	5.83	5.87	5.90	5.83	5.83	5.83
Испаривач	Брзина протока	L/s	43.1	46.2	48.8	54.1	57.1	61.6	64.4	68.3	73.5	75.0	87.6	98.4	111.6	124.1	131.0	142.9	149.1
	Притисак воде кап	L/s	55.9	68.0	54.4	36.9	39.5	52.5	51.7	58.3	80.8	61.4	68.7	67.3	66.9	72.2	79.8	82.9	85.4
	Вода везу	L/s	150	150	200	200	200	200	200	200	200	200	200	200	300	300	300	300	300
Кондензатор	Брзина протока	L/s	54	58.0	61.4	67.7	71.4	76.6	80.1	85.1	91.9	93.3	109.2	123.9	140.5	156.0	164.7	179.1	186.7
	Вода Притисак кап	кПа	33.2	43.4	41.2	38.6	40.5	56.8	52.1	62.7	61.9	58.3	58.3	52.6	60.4	52.4	58.6	62.0	66.6
	Вода везу	ДН	200	200	200	200	200	200	200	200	200	200	250	250	300	300	300	300	300
Компресор	Коло А	бр.	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	Коло Б	бр.	1	1	1	-	-	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1	1/1	1/1
	Мин. капацитет	%	8	8	8	20	20	20	20	15	15	8	4	4	4	4	4	4	4
Мотор	Повер	В-Пх-Хз	400-3-50
Мотор	Улазна снага	кВ	179.0	190.7	201.1	214.0	225.8	241.9	252.7	269.2	297.3	301.0	349.3	392.3	442.2	489.2	522.3	570.0	594.9
Расхладно средство Цхарге			ХФЦ-134а
	Коло А	кг	85	85	100	300	300	340	350	360	140	140	85/85	100/100	130/130	130/130	130/130	140/140	140/140
	Коло Б	кг	95	95	110	-	-	-	-	-	160	160	95/95	110/110	140/140	140/140	140/140	160/160	160/160
Тежина испоруке*		кг	5334	5349	5571	7312	7358	7704	7736	7831	9073	8994	10886	11454	14338	15494	15454	18667	18695
Оперативна тежина		кг	5255	5259	5553	7296	7341	7717	7781	7883	8953	8934	10870	11648	14842	16140	16100	18729	18757
Димензија	Дужина	мм	4008	4029	4008	4088	4088	4488	4488	4488	4761	4787	4593	4602	5321	5359	5358	5422	5422
	Ширина	мм	1050	1050	1050	1526	1526	1526	1526	1524	1338	1258	2570	2570	2846	2932	2932	3066	3066
	Висина	мм	1845	1845	1896	2563	2563	2563	2563	2563	2307	2307	1846	1896	2064	2064	2064	2307	2307
Радни услови: температура излазне воде испаривача 6,7 степени, проток воде по капацитету је 0,043 л/с·кВ, фактор загађивања=0.018㎡К/кВ Температура воде на улазу у кондензатор 29,4 степена, проток воде по капацитету је 0,054 л/с·кВ, фактор загађивања=0.044㎡К/кВ Горе су препоручени модели. Царриер може понудити више модела и избора рачунара под траженим условима. За детаље контактирајте локалне агенције Царриер-а. *Тежина пошиљке је само основна јединица и дрвени сандук, искључујући расхладно средство и воду унутра.

Модел			30КСВ-С
Модел			0502	0612	0692	0802	0912	1012	1261S	1401S	1601S	1712S	1762S	2052S	2602S	2902S	3302S	3452S
Капацитет		кВ	520.2	610.2	697.4	772.1	881.4	1051.0	1229.0	1414.0	1571.0	1696.0	1727.0	2121.0	2478.0	2854.0	3185.0	3433.0
Капацитет		УСРТ	148	174	198	220	251	299	350	402	447	482	491	603	705	812	906	976
ЦОП		кВ/кВ	5.29	5.30	5.30	5.33	5.35	5.30	5.38	5.44	5.47	5.40	5.35	5.38	5.39	5.39	5.40	5.48
Испаривач	Брзина протока	L/s	22.4	26.2	30.0	33.2	37.9	45.2	52.9	60.8	67.5	72.9	74.3	91.2	106.6	122.7	137.0	147.6
	Притисак воде кап	L/s	34.6	61.9	72.5	45.6	58.1	55.4	59.9	57.8	48.1	80.0	82.9	61.8	70.6	87.8	73.1	88.5
	Вода везу	L/s	125	150	150	150	150	150	200	200	200	200	200	200	200	300	300	300
Кондензатор	Брзина протока	L/s	27.9	32.8	37.4	41.4	47.0	56.6	66.1	75.7	84.2	92.1	93.2	112.2	131.3	149.8	167.4	180.5
	Вода Притисак кап	кПа	44.5	50.9	58.9	68.5	45.1	65.9	47.2	69.1	67.6	91.4	94.7	72.8	88.0	93.0	93	98.6
	Вода везу	ДН	125	150	150	150	200	200	200	200	200	200	200	250	250	300	300	300
Компресор	Коло А	бр.	1	1	1	1	1	1	1	1	1	1	1	1/1	1/1	1/1	1/1	1/1
	Коло Б	бр.	-	-	-	-	-	1	-	-	-	1	1	1/1	1/1	1/1	1/1	1/1
	Мин. капацитет	%	15	15	15	15	15	8	20	20	15	8	8	4	4	4	4	4
Мотор	Повер	В-Пх-Хз	400-3-50
Мотор	Улазна снага	кВ	98.3	115.1	131.5	144.9	164.8	198.2	228.3	260.0	287.2	314.0	323.1	394.3	459.9	529.8	590.1	626.4
Расхладно средство Цхарге			ХФЦ-134а
	Коло А	кг	100	140	140	150	155	85	272	285	320	130	130	85/85	110/110	115/115	130/130	130/130
	Коло Б	кг	-	-	-	-	-	95	-	-	-	140	140	95/95	115/115	120/120	140/140	140/140
Тежина испоруке*		кг	2883	3560	3560	3628	3845	5222	6705	7203	7312	7207	7207	10835	13153	14040	14370	14752
Оперативна тежина		кг	2617	3426	3426	3493	3946	5109	6521	7101	7292	7379	7379	10740	13193	14354	14958	15340
Димензија	Дужина	мм	2746	3056	3056	3056	3080	4008	3947	4097	4097	4693	4693	4591	5251	5329	5356	5356
	Ширина	мм	970	1119	1119	1119	1135	1050	1526	1526	1524	1231	1231	2570	2761	2932	2932	2932
	Висина	мм	1693	1849	1849	1849	1900	1846	2481	2563	2563	2064	2064	1846	2013	2013	2064	2064
Радни услови: температура излазне воде испаривача 6,7 степени, проток воде по капацитету је 0,043 л/с·кВ, фактор загађивања=0.018㎡К/кВ Температура воде на улазу у кондензатор 29,4 степена, проток воде по капацитету је 0,054 л/с·кВ, фактор загађивања=0.044㎡К/кВ Горе су препоручени модели. Царриер може понудити више модела и избора рачунара под траженим условима. За детаље контактирајте локалне агенције Царриер-а. *Тежина пошиљке је само основна јединица и дрвени сандук, искључујући расхладно средство и воду унутра.

Царриер 30КСВ Цхиллер је поуздано, енергетски{1}}ефикасно и еколошки прихватљиво решење за широк спектар расхладних апликација. Било да започињете нови пројекат или реновирате постојећи објекат, 30КСВ може задовољити ваше потребе за ефикасним хлађењем. За прилагођена решења и стручну помоћ, слободно нас контактирајте директно, а наш тим ће вам пружити најбоље опције које одговарају вашим специфичним захтевима.
